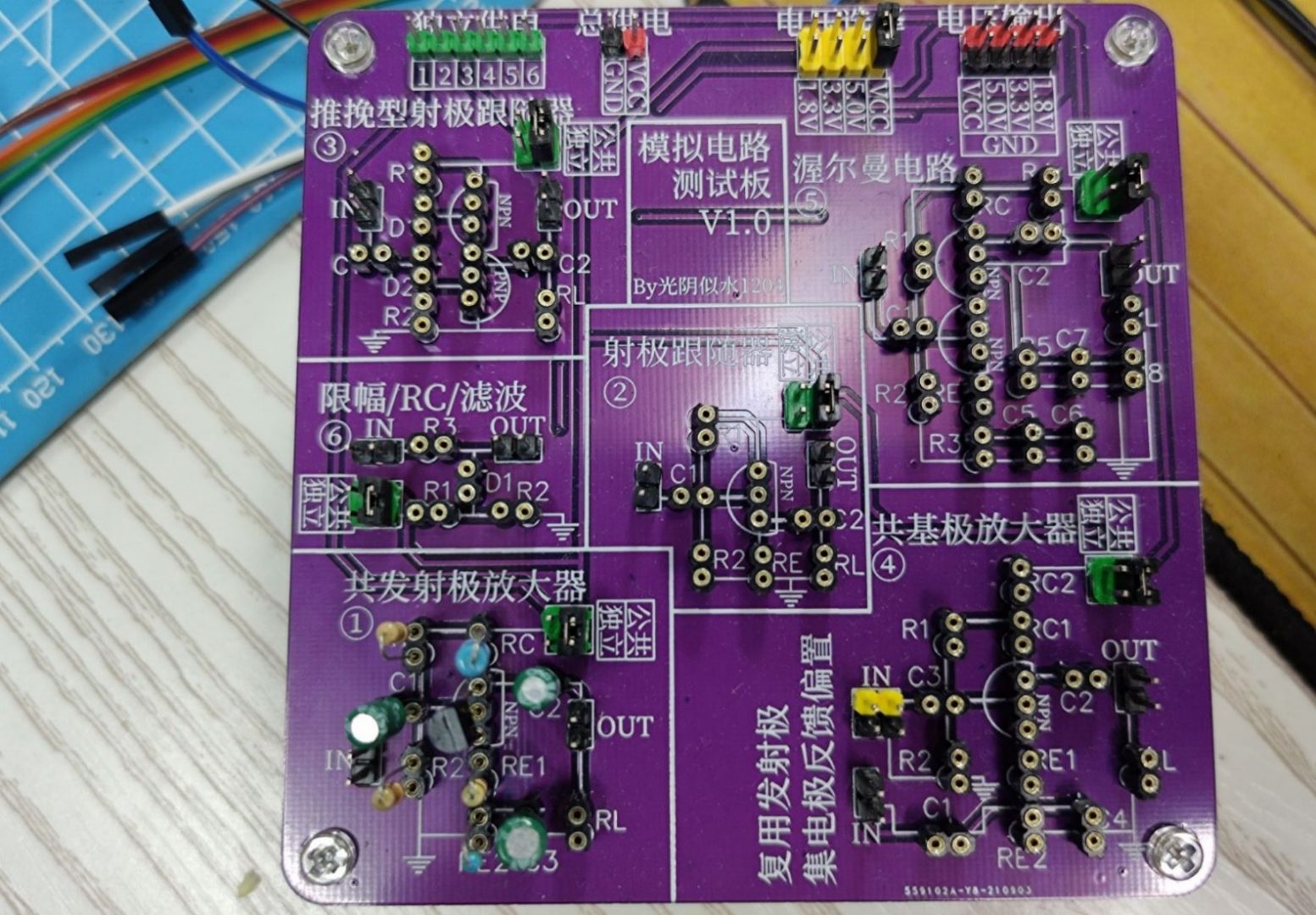

设计介绍

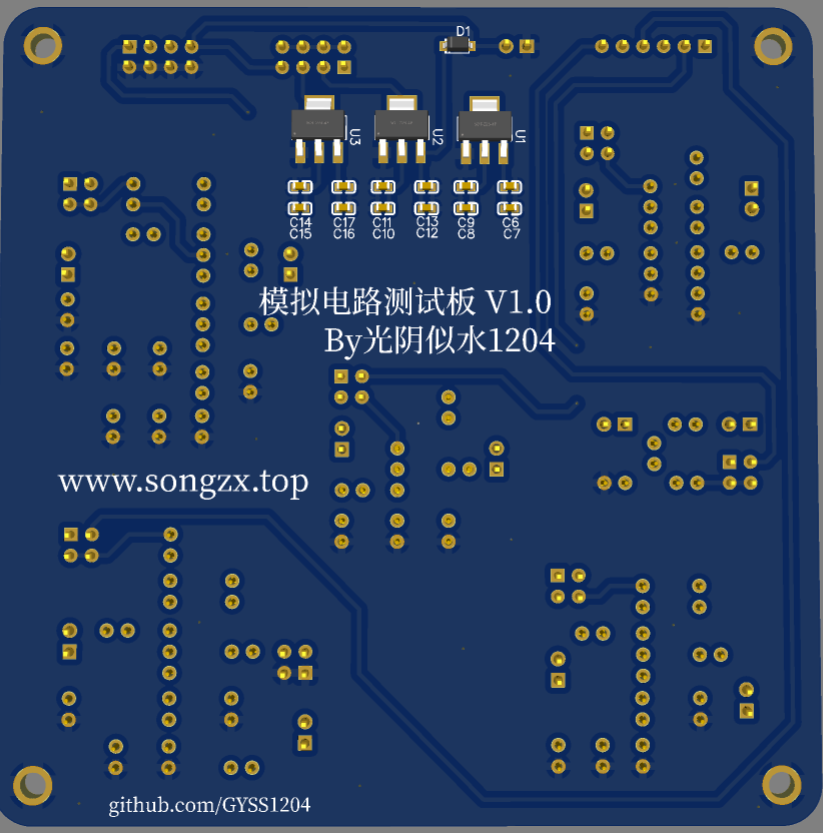

所有元件可拔插式的安装，方便调节参数。集成了LDO降压芯片。可以提供5V，3.3V，1.8V的供电电压以及提供了独立供电的接口。

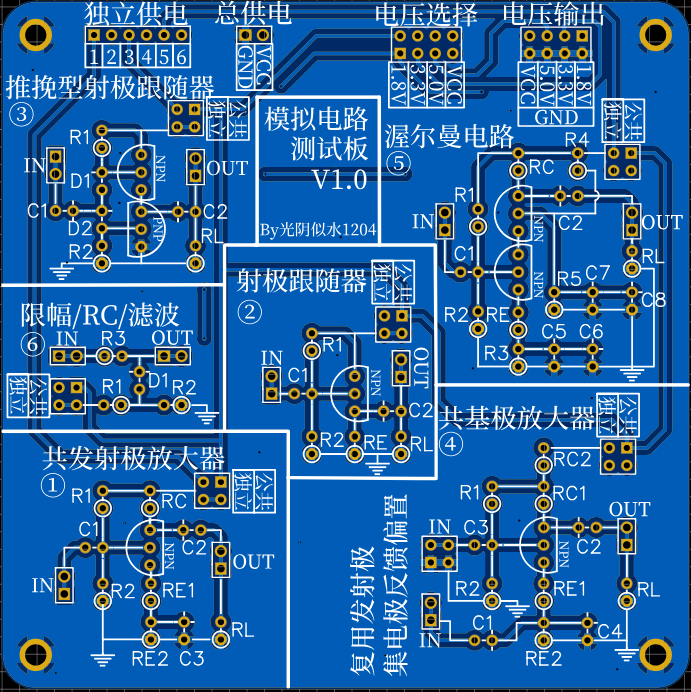

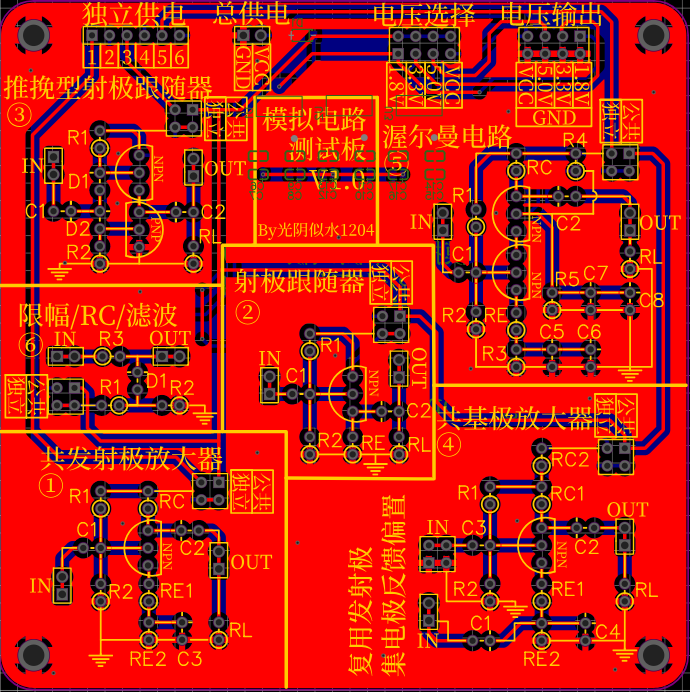

可以实现三极管共发射极放大器，共基极放大器，射极跟随器，推挽型射极跟随器，渥尔曼电路，限幅电路，RC电路，滤波器电路等的搭建。甚至可以自行设计搭建。
每个电路都可以选择独立供电和公共供电，公共供电使用的是板子的降压芯片的输出。
每个电路都有信号输入接口和信号输出接口，方便接入信号发生器和示波器进行学习。
目前的缺陷是没有添加总供电的开关，有需要可自行修改添加。
文件资源
相关开源文件https://oshwhub.com/GYSS1204/san-ji-guan-mu-ni-dian-lu-ce-shi-ban
