电调板是追云无人机的四合一电调板，这无人机牌子很垃圾了，电调板主控用的是atmega8a芯片，因为短路造成其中一个电调的mos管烧坏，在更换mos管后，发现仍然无法正常工作，检测发现atmega8a芯片的控制mos管的引脚烧坏，但是单片机芯片正常运行，于是乎买了两个atmega8a芯片和usbisp下载器，使用progisp软件读取原芯片的FLASH和EEPROM数据写入到新的空白芯片中。接下来把经验分享给大家。
更换mos管和焊接部分就不说了，接下来主要介绍程序烧录部分
首先买的usbisp下载器要支持porgisp软件，我买的是免驱动版的usbisp，买之前可以问问卖家是否支持porgisp软件，其次还有个坑就是软件要以管理员运行，要不然识别不到下载器。

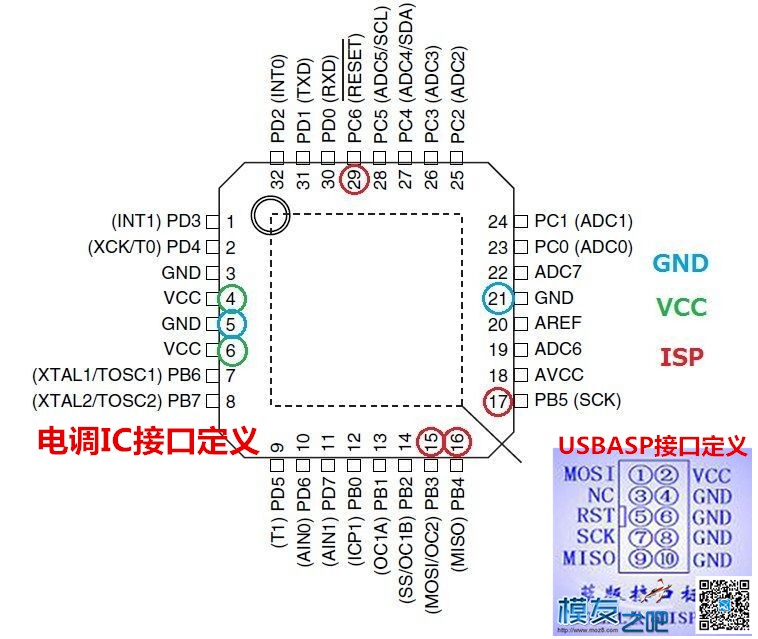

首先是芯片的引脚定义，需要把usbisp的相应引脚连到芯片上。（网上找的图）
如果在电调板上发现了这样的接口，很可能就是一个标准的ISP接口，当然也不一定，看设计的人怎么定义了。

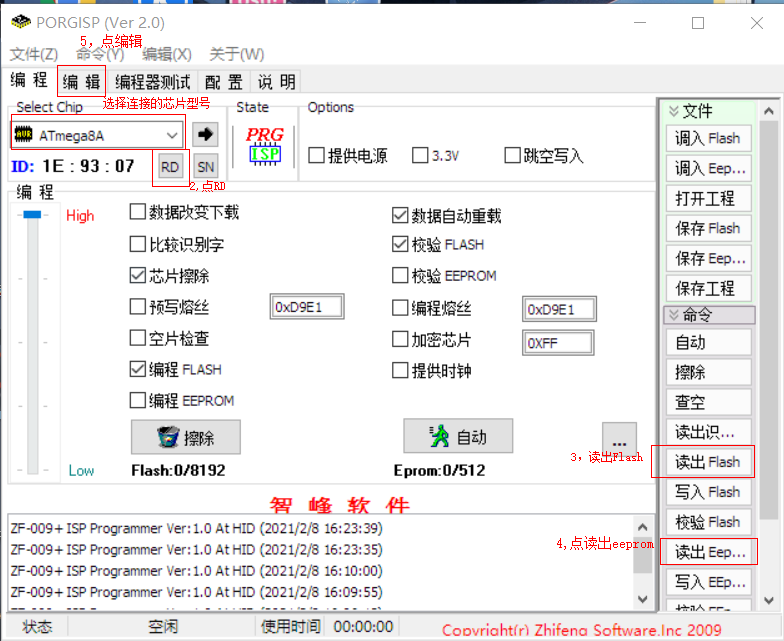

连接好后选择芯片型号，点RD读取芯片，若连接正确会读取到芯片，然后点读出flash和eeprom，若芯片加密的话可能读出不了。

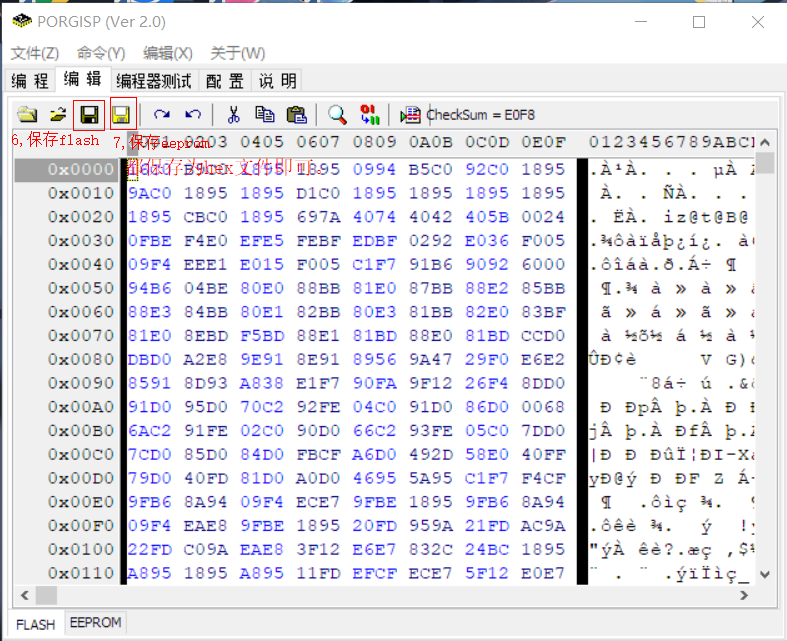

然后点编辑，并把读出的数据保存为hex文件。

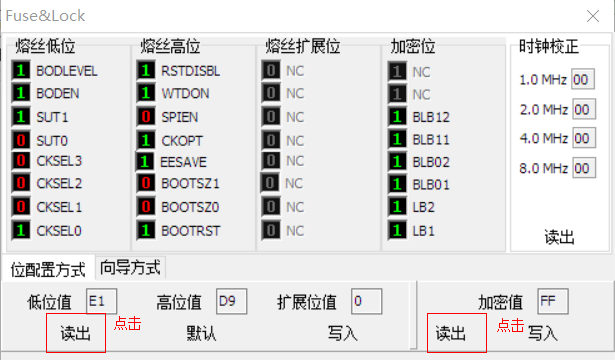

然后接下来很重要，读出熔丝位。
可以把读出的数据截图保存下来，等下烧录hex文件时要用到。我这个电调的熔丝位低位值为EF高位值为DA。

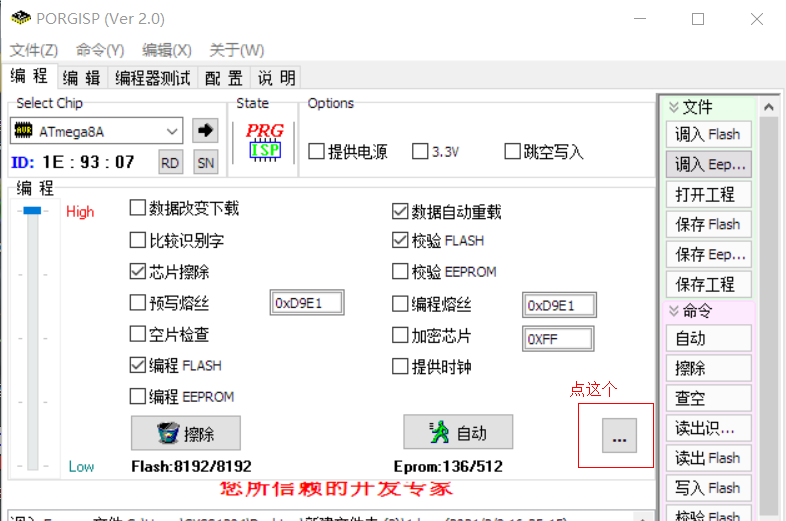

然后就可以写入数据到新的单片机了，把坏的atmega8a芯片拆下来，换上新的，然后连接usbisp，点击调入文件，选择刚刚保存的文件。

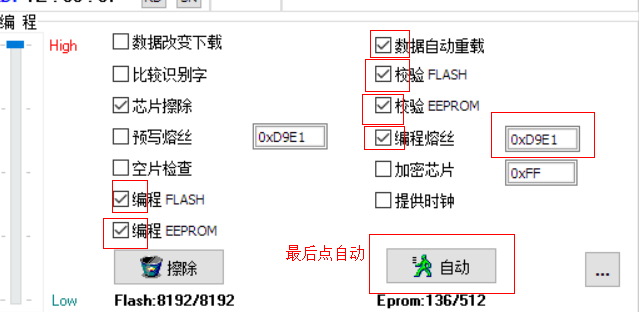

红框的打勾，熔丝位设置刚刚读取到的数据，然后点击自动，成功的话底下信息框会有提示。
到此程序就烧录好了，可以上电测试是否正常工作。
追云无人机电调固件https://songzx.lanzoui.com/ixdlblh3h1e
免驱动progisphttps://songzx.lanzoui.com/iUyUslh3h3g
--------------------------------本教程由光阴似水1204原创，转载请附上本文网址。
