UP主的GitHub的地址https://github.com/peng-zhihui/L-ink_Card
UP主放在GitHub的开源文件https://wws.lanzous.com/i6Kodex9mpi
L-ink_card交流QQ群144538834
数码之家同步更新贴L-ink_card制作
百度贴吧同步更新贴L-ink_card制作

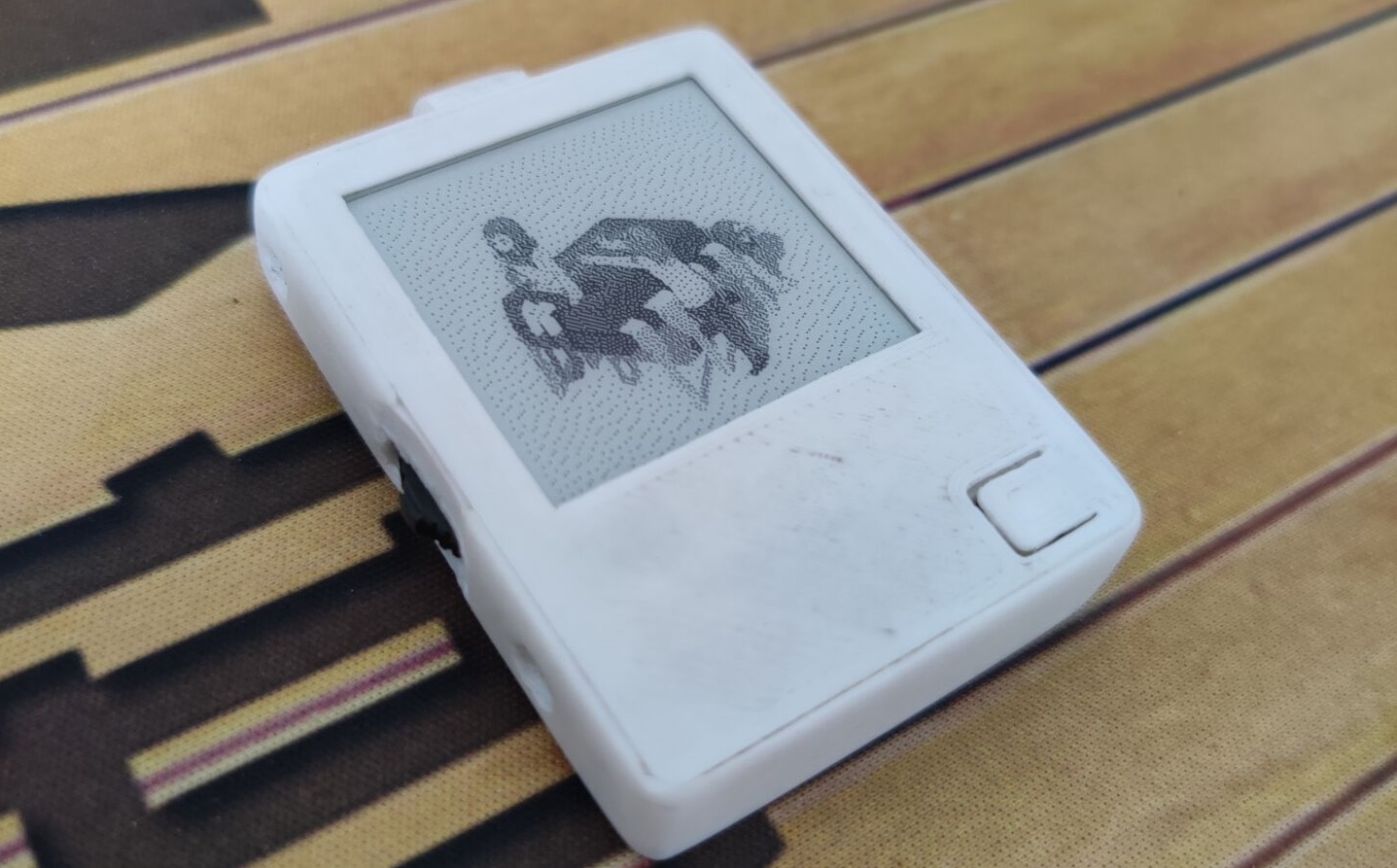

外壳打印有3个文件，分别是外壳，支撑和外壳盖。
外壳盖是我重新设计的，厚度只有0.75mm，盖上刚刚好。
外壳盖和外壳的粘接我用的是101，毕竟做好之后一般就不会再拆掉了。
拨轮开关的槽有点小，需要用小刀修整一下。
注意，在用101粘接之前一定要测试功能是否正常，用手机打开NFC Reader Tool 软件，点一键读卡，把L-ink靠在手机的NFC区域，拨轮开关向上，拨轮开关向下，拨轮开关向里按都能识别到芯片，并且用UP主的软件能正常传输图像才行。
1、焊接正常，开关向上拨动无法识别uid芯片。
可能是电池座的的GND固定触点和uid芯片的焊盘接触使得uid芯片引脚连接GND，造成无法识别芯片，取下电池再测试是否能识别，观察电池座是否会和焊盘接触。
2、按下开关后灯常亮，无法正常传输图像，但能识别到NFC芯片。
可能是NFC芯片虚焊，无法和单片机正常通讯。重新焊接NFC芯片再试试。
3、放在手机背面没有任何反应。
- 可能是因为放置的区域错误，没有放到手机的NFC区域上。上网搜索该型号的手机NFC感应区域，并用uid卡尝试，找到NFC区域。如果没有uid卡，可以用身份证，或某些银行卡代替测试，实测身份证和部分银行卡可以用手机检测到芯片。
- 可能是系统没有给软件NFC权限，打开权限管理，检查软件是否有NFC权限。
- 可能是拨动开关虚焊，用万用表检测天线是否能连接到NFC芯片。重新焊接拨动开关。
4、按下开关后灯不亮，无法正常传输图像，但能识别到NFC芯片。
可能是单片机的程序固件错误，检查程序编译后的hex文件大小是不是34.7KB，重新写入固件试试。
打开NFC Reader Tool软件，然后点击一键读卡，把要复制的原卡放在NFC区域，
点击读取卡片，再点击右上角，点击保存Dump,然后回到主界面，点击一键写卡，
选择密钥文件，选择数据文件，点刚才保存的文件，把L-ink放在NFC区域，
向上或向下拨动开关（L-ink的uid芯片是独立的，向上或向下拨动开关是使uid芯片和天线导通，向上拨动导通左边的uid芯片，向下拨动导通右边的uid芯片），
然后点击写入卡片。至此，复制完成。
本文难免会有错误之处，欢迎大家指正。
本教程完全结束，如有疑问或建议可以给我发邮件，2079710627@qq.com,或加我QQ:2079710627。
--------------------------------本教程由光阴似水1204原创，可自由转载，转载请附上本文网址，并标注来源。
