SY8008/SY8088超迷你降压模块

使用SY8008/SY8088芯片的超小DCDC降压模块

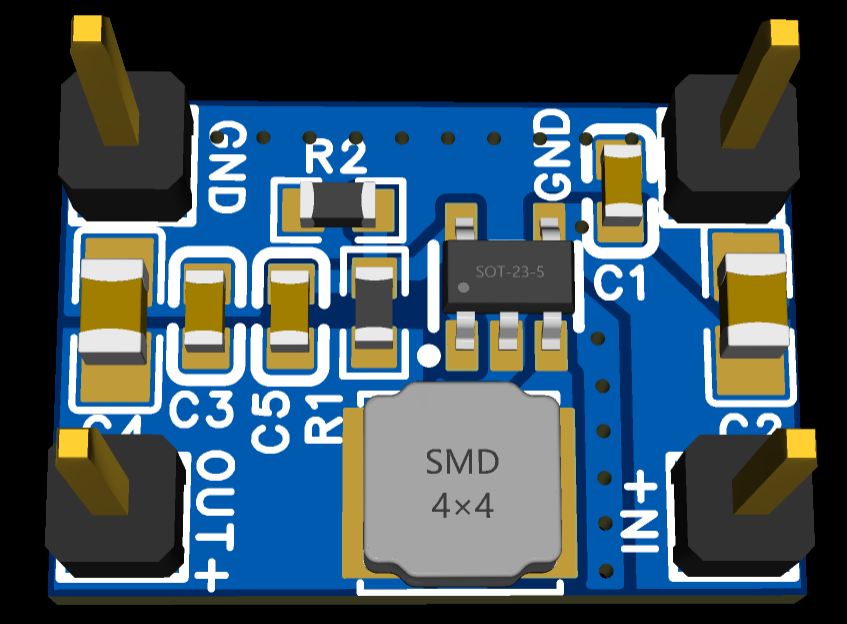

尺寸：16x11mm

输入电压：2.5V~5.5V

输出电压：0.6V~VIN

最大电流：1A

排针孔距兼容洞洞板。

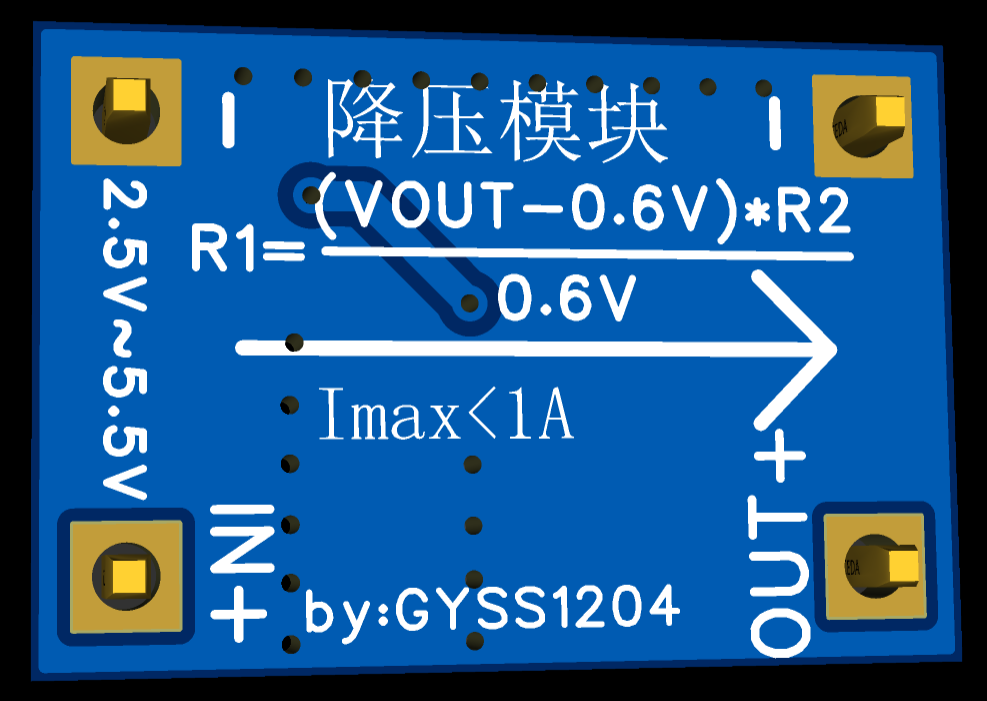

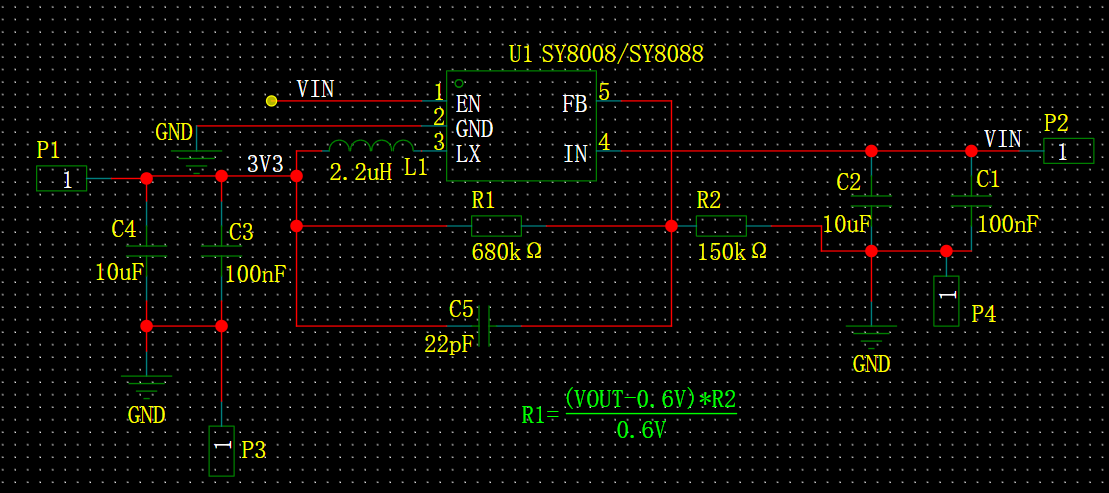

输出电压设置：R1=(VOUT-0.6)*R2/0.6V

电压纹波：输入电压3.9V，输出电压1.6V

SY8008：空载输出纹波：10mV，88Hz；负载600mA输出纹波：5~6mV，1.5MHz。

SY8088：空载输出纹波：17mV，162Hz；负载600mA输出纹波：7~8mV，1.5MHz。

下面是示波器测量的纹波，非专业示波器，精度较差，结果仅供参考。

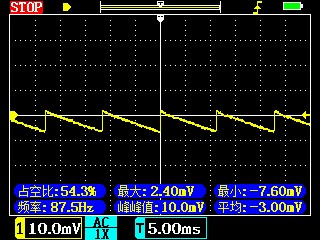

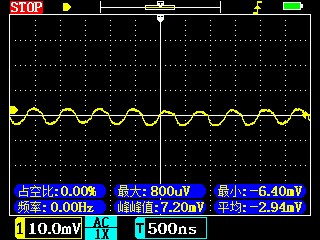

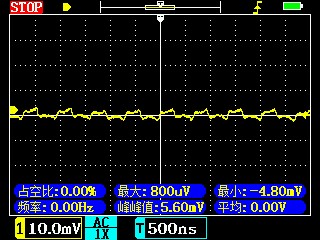

SY8008空载SY8008负载600mASY8088空载SY8088负载600mA

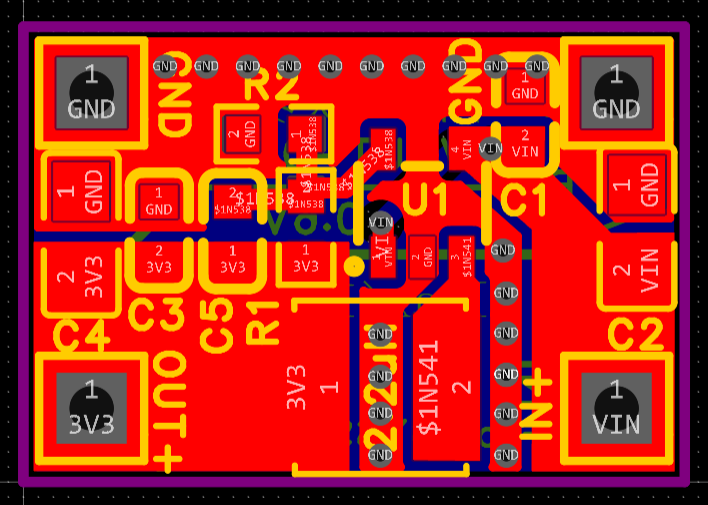

文件已经开源到立创开源平台https://oshwhub.com/gyss1204/SY8008chao-xiao-xiang-ya-mu-kuai
